Кабели – это не просто проводники электричества. Это артерии любого объекта: офисного центра, промышленного цеха, дата-центра или жилого дома. Но без правильной системы кабеленесущих элементов любая проводка превращается в загадку: запутается, столкнется с влагой, пылью, коррозией и вибрациями. В этой статье мы разберём, какие существуют виды кабеленесущих систем, чем они отличаются и в каких условиях каждый из них работает лучше всего. Мы попробуем сделать выбор понятным и практичным, чтобы проектирование стало надёжнее и экономически выгоднее.
Что такое кабеленесущие системы и зачем они нужны
Кабеленесущие системы объединяют все металлические и полимерные конструкции, которые держат, защищают и направляют кабели и проводку. Их главная задача – обеспечить безопасную прокладку, удобство обслуживания и защиту от механических повреждений, влаги, пыли и химических воздействий. Верно подобранная система облегчает монтаж, уменьшает риск перегрева и упрощает диагностику в эксплуатации. В современных проектах кабельно-несущие решения выбирают не только по цене, но и по сроку службы, допускаемым условиям окружающей среды и требованиями по энергоэффективности.
Существует несколько ключевых факторов, которые влияют на выбор конкретной системы. Это температура эксплуатации, влажность и агрессивность среды, наличие или отсутствие доступа для обслуживания, требования к пожарной безопасности, массовость и скорость монтажа, а также внешний вид и уровень шума в помещении. В идеале система должна быть универсальной, чтобы в будущем можно было добавлять кабели или изменять схему без капитального ремонта.
Основные подходы к организации кабельной инфраструктуры
У проекта на старте часто определяют три базовых направления: открытые лотки, закрытые каналы и модульные эстакады. У каждого варианта есть наложение преимуществ и ограничений, и в реальности чаще всего применяют комбинацию нескольких решений в рамках одного объекта. Рассмотрим каждую категорию детальнее.
Открытые лотки удобны там, где нужен быстрый доступ к проводке и простота обслуживания. Они хорошо подходят для больших площадей производственных цехов и складов, где кабели перераспределяются часто, а визуальный контроль за состоянием проводки важен. Но для помещений с высокой влажностью, агрессивной химической средой или ограничениями по огнестойкости открытые лотки требуют дополнительной защиты и ограничителей.
Закрытые кабель-каналы создают надёжную защиту от влаги и пыли, а также снижают шум и риск случайного повреждения кабелей. Такой вариант уместен в офисах, торговых центрах, медицинских учреждениях и других помещениях, где важна чистота, эстетика и детальная защита кабелей. В закрытых каналах кабели обычно размещают в аккуратных пакетах, что упрощает изменение конфигурации и обслуживание.
Модульные эстакады и комбинированные системы позволяют создавать гибкие решения под конкретные планы зданий. Их преимущество в том, что можно быстро перепланировать трассировку, заменить часть участков без полного отключения проекта, а также адаптировать систему под будущие потребности. Эстакады часто применяют в больших фабриках, дата-центрах, встраиваемых техпомещениях и в подземных коммуникациях.

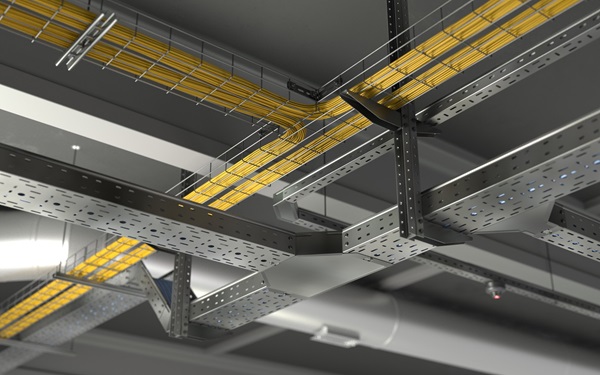

Кабельные лотки: открытые и перфорированные
Кабельные лотки — один из самых распространённых видов кабеленесущих систем. Они бывают открытыми, перфорированными и сочетают в себе прочность, доступность и широкий набор монтажных возможностей. Открытые лотки особенно эффективны при прокладке большого объёма кабелей и когда требуется лёгкая модификация трассировки. Перфорированные варианты добавляют дополнительную вентиляцию, что снижает перегрев кабелей в длительной эксплуатации.
Преимущества лотков очевидны: стоимость обычно ниже по сравнению с закрытыми каналами, монтаж в условиях промышленного цеха позволяет быстро развернуть инфраструктуру, а возможность прямого доступа к кабелям упрощает ремонт и обновление. Однако в таких системах больше пыли и влаги, особенно в производственных зонах. Поэтому здесь часто применяют влагостойкие покрытия и защитные крышки, а также учитывают специфическую агрессивную среду.
Типичные области применения:
- производственные предприятия и склады с большими объёмами кабелей;
- энергетика и инфраструктура, где важно быстрый доступ для ремонтных работ;
- объекты с хорошей вентиляцией и необходимостью эффективного теплообмена.
Кабель-каналы: закрытые и открытые решения
Кабель-каналы предназначены для скрытой прокладки проводки внутри помещений. Они обеспечивают защиту от механических воздействий, влаги и пыли, а также способствуют аккуратному внешнему виду инфраструктуры. Каналы бывают открытого типа, позволяющего видеть кабельную стропу, и закрытого типа, который защищает кабели от внешних факторов и создаёт акустическую изоляцию.
Закрытые каналы особенно востребованы в офисных зданиях и медицинских учреждениях, где важна чистота, безопасность и санитарные требования. Открытые каналы чаще применяют в технических помещениях, цехах и распределительных узлах, где доступ к кабелям нужен регулярно. В любом случае выбор типа канала зависит от условий эксплуатации и желания оптимизировать обслуживание.
- преимущества закрытых каналов: защита от влаги и пыли, улучшенная пожарная безопасность, более аккуратный внешний вид;
- преимущества открытых каналов: упрощённый доступ к кабелям, упрощённая установка и модернизация;
- совместимость с кабелями различной мощности и с возможностью применения армированных крепежей.
Кабельные эстакады и модульные системы
Эстакады представляют собой более крупные конструкции, которые поднимают кабель над уровнем пола и позволяют размещать трассы в условиях ограниченного пространства. Они удобны на больших производственных площадках, в многоэтажных офисных комплексах и там, где необходимо скрыть кабели от пешеходных зон. Модульные системы дают гибкость и быстро адаптируются под изменения планировок. С их помощью можно быстро перераспределять кабели, добавлять новые ветви и перераспределять нагрузку без большого строительного вмешательства.
Преимущества эстакад и модульных систем очевидны: высокая несущая способность, возможность разводить кабели по уровням, простота реконфигурации, минимальные требования к пространству на полу. Но в таких решениях нередки затраты на монтаж и требования к прочности каркасов, виброизоляции и защиты от коррозии, особенно в агрессивной среде или на морозе.
- лучшее решение для крупных объектов и инфраструктурных проектов;
- возможность разделять кабельные трассы по функциям (сети, силовые кабели, управляющие кабели);
- оптимизация маршрутов и сокращение времени на обслуживание.
Условия эксплуатации: как выбрать систему под среду
Условия окружающей среды играют решающую роль. Влажность, агрессивная среда, температура, вибрации и требования по пожарной безопасности вместе определяют, какие материалы и конструкции подойдут лучше всего. Ниже приведена сводная таблица с примерами рекомендаций для разных условий. Таблица поможет не перегружать проект лишними деталями и выбрать базовый набор решений к этапу проектирования.
| Условия эксплуатации | Рекомендуемые виды кабеленесущих систем | Особенности монтажа | Примеры применения |
|---|---|---|---|
| Влажность до 70%, без агрессивной химии | Открытые лотки с влагостойким покрытием, закрытые каналы | Использовать влагостойкие крепежи, обработку элементов антикоррозийной защитой | Базовые офисные и торговые центры |
| Химически агрессивная среда, пыль, коррозия | Гальванизированные или нержавеющие лотки, защитные экраны, закрытые каналы | Учитывать химическую стойкость материалов и герметичность соединений | Промышленные цехи, химзаводы |
| Высокие температуры (до 90–100°C) или жаркие помещения | Термостойкие лотки, эластичные уплотнители, модульные системы | Учет теплового расширения, прокладка трасс под уклон | Энергетика, металлургия |
| Низкие температуры и морозы | Системы с уплотнениями и защитой от промерзания, алюминиевые или стальные каналы | Особенности крепления к холодным конструкциям, анодировка | Уличные коммуникации, наружные комплексы |
Дополнительно полезно помнить о пожарной безопасности. В помещениях с высокими требованиями по огнестойкости применяют каналы и лотки с огнеупорной защитой и отдельной маркировкой для кабелей, несущих важные схемы. В условиях высоких скоростей обслуживания выбирают системы с упрощённой заменой кабелей и быстрой фиксацией.
Рекомендации по выбору и монтажу
- Определяйте требования к воздуху и охлаждению кабелей. При высокой плотности кабелей лучше подходят перфорированные лотки и активно проветриваемые конструкции.
- Учитывайте доступ к кабелям. В местах, где часто выполняются изменения, предпочтительнее открытые каналы или модульные решения.
- Планируйте совместимость с будущими обновлениями. Модульные системы упрощают добавление новых участков без перекладки всего пути.
- Выбирайте материалы с учётом агрессивности среды и температуры. Нержавеющая сталь и специальные полимеры часто оказываются выгоднее в долгосрочной перспективе.
- Определяйте требования по пожарной безопасности и электромагнитной совместимости. В некоторых случаях требуется сертифицированная продукция и правильная маркировка трассировки кабелей.
И наконец, важна совместимость элементов разных производителей и соблюдение норм. Неподвижный «однотипный» набор может подвести при крупных проектах, где требуются сложные конфигурации и обучения персонала по обслуживанию. В идеальном сценарии выбирают проверенных поставщиков, проводят проектирование с учётом будущих изменений и тестирование на прототипах.
Реальные примеры и кейсы
В современном дата-центре часто применяют модульные эстакады с системой управления кабелями. Это позволяет не только скрыть кабели и снизить риск перегрева, но и быстро адаптировать трассы под новые серверы и системы хранения данных. В офисных комплексах чаще выбирают закрытые кабель-каналы для чистоты и акустики, а в промышленных зонах – открытые лотки с защитной крышкой, чтобы оперативно увидеть возможные проблемы и оперативно их решить. На складах и логистических центрах выгода от правильной прокладки огромна: сокращение времени на обслуживание и устранение неполадок напрямую влияет на простои и экономику.
В влажной и пыльной среде, например на пищевых производствах или химических предприятиях, применяют специализированные варианты материалов и защиты, чтобы кабели не подвергались коррозии и не теряли функциональности. Прямой контакт с агрессивными веществами требует дополнительных слоёв защиты и выбора материалов с высоким уровнем устойчивости к химическому воздействию.
Заключение
Выбор кабеленесущей системы — это баланс между стоимостью, надёжностью, удобством монтажа и возможностью адаптации под будущее развитие объекта. Разнообразие видов лотков, каналов и эстакад позволяет находить оптимальные решения под любые условия: от открытых производственных цехов до строгих офисных помещений и уличных установок. Важно помнить, что чем точнее учтены условия эксплуатации на этапе проектирования, тем меньшие риски и затраты на обслуживание в будущем. Правильно подобранная система не только защищает кабели, но и упрощает работу инженеров, сокращает время на ремонт и модернизацию, а значит – повышает общую надёжность и эффективность объекта.
